在電鍍工業(yè)中，尤其是酸性鍍銅工藝中，氯離子雖為微量添加，卻發(fā)揮著不可替代的作用。它與銅光劑協(xié)同，顯著提升鍍層的光澤性與均勻性。然而，氯離子濃度過高或過低都會直接影響鍍層質(zhì)量，甚至導(dǎo)致鍍液性能惡化。因此，實現(xiàn)鍍銅槽液中氯離子含量的快速、準(zhǔn)確檢測，對工藝穩(wěn)定性與產(chǎn)品良率控制至關(guān)重要。

傳統(tǒng)的氯離子檢測方法如目視滴定或色譜分析，往往存在操作繁瑣、重現(xiàn)性差或設(shè)備成本高等問題。近年來，隨著自動電位滴定技術(shù)的發(fā)展，鍍液成分的精準(zhǔn)分析變得更為高效與可靠。

本次實驗采用CT-1Plus自動電位滴定儀，配合專為銀量法設(shè)計的Ag-101電極與R-101D參比電極，對某鍍銅槽液樣品中氯離子含量進行測定。該方法基于電位突躍自動判斷終點，避免了人為誤差，顯著提高了分析的準(zhǔn)確性與重復(fù)性。

｜儀器與試劑配置｜

-滴定儀：CT-1Plus自動電位滴定儀

-電極：Ag-101&R-101D

-滴定管：20mL高精度計量管

-滴定劑：硝酸銀標(biāo)準(zhǔn)溶液（0.0099mol/L）

-溶劑：去離子水

｜測試方法｜

取10g樣品置于滴定杯中，加入50mL去離子水溶解，在設(shè)定好的儀器參數(shù)下，以硝酸銀標(biāo)準(zhǔn)溶液進行電位滴定。儀器自動識別終點，并直接計算氯離子含量。

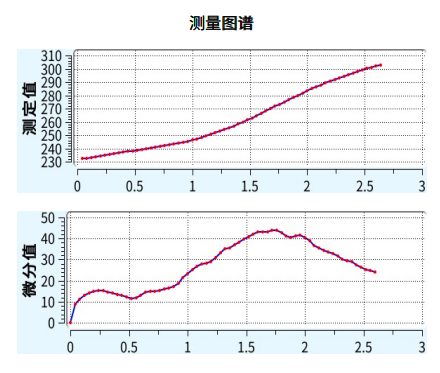

｜數(shù)據(jù)結(jié)果｜

在3分鐘內(nèi)完成三次平行測定，結(jié)果高度一致：

-樣品1：61.33ppm

-樣品2：61.05ppm

-樣品3：61.53ppm

平均值為61.30ppm

結(jié)果表明，該方法具有良好的重復(fù)性與穩(wěn)定性，完全滿足電鍍車間日常質(zhì)量控制的需求。

CT-1Plus自動電位滴定儀結(jié)合硝酸銀滴定法，是一種高效、準(zhǔn)確、操作簡便的氯離子測定方案。它不僅適用于鍍銅液，還可擴展至其他電鍍體系中有機添加劑或雜質(zhì)離子的監(jiān)測，幫助企業(yè)實現(xiàn)精益生產(chǎn)與工藝優(yōu)化，提升產(chǎn)品競爭力。

#電鍍分析#電位滴定#氯離子檢測#鍍銅工藝控制#CT-1Plus
